故障描述

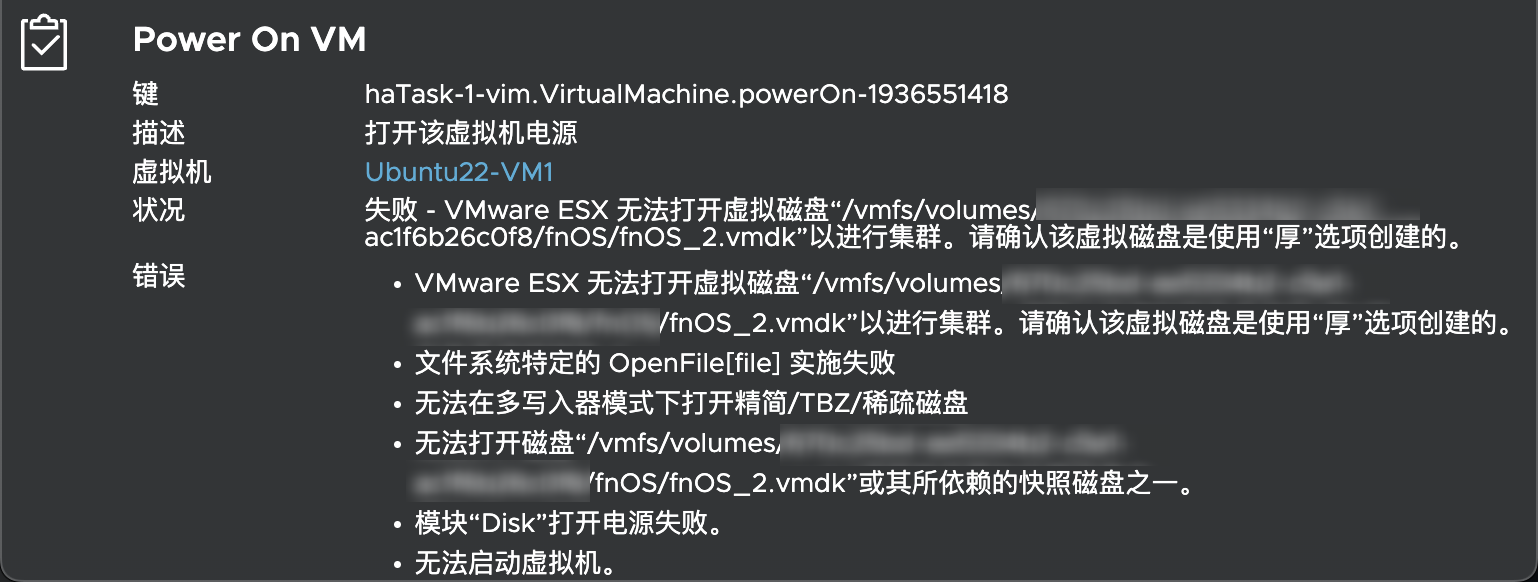

折腾服务器最难避免的就是硬盘扩容和转移，最近扩容硬盘时遇到不少疑难杂症，把 ESXi 的 vmdk 硬盘挂载到另一台虚拟机或者扩容后均出现了以下故障:

1
2
3
4
5
6
7
失败 - VMware ESX 无法打开虚拟磁盘“/vmfs/volumes/xxx/xxx/xxx.vmdk”以进行集群。请确认该虚拟磁盘是使用“厚”选项创建的。

文件系统特定的 OpenFile[file] 实施失败
无法在多写入器模式下打开精简/TBZ/稀疏磁盘
无法打开磁盘“/vmfs/volumes/xxx/xxx/xxx.vmdk”或其所依赖的快照磁盘之一。
模块“Disk”打开电源失败。
无法启动虚拟机。
扩容一下硬盘就废了也太搞笑了 w

没办法，找找 VMware 官方的文档吧，这里有一个跟我们描述问题相同的。

https://knowledge.broadcom.com/external/article/311233/powering-on-the-virtual-machine-fails-wi.html
Thin/TBZ disks cannot be opened in multiwriter mode
嗯？TBZ 是啥？

TBZ represents the number of blocks in the disk remaining To Be Zeroed.

原来 TBZ 是 To Be Zeroed。指的是磁盘还有一些块没有置零，emmmm，这好像与置备模式有关

ESXi 在创建虚拟硬盘有三种置备模式：

  • 精简置备。按需分配空间，用多少占多少，上限为硬盘实际大小。
  • 厚置备，延迟置零。也称作 zeroedthick，提前分配空间，写入时才置零，初始化较快。
  • 厚置备，置零。也称作 eagerzeroedthick，分配空间并预先置零，写入性能更高。

至此硬盘无法扩容和转移的原因就清楚了，原来我们硬盘的置备模式如果是 精简置备 或者是 厚置备延迟置零 时，有可能在磁盘扩容或迁移到另一台虚拟机操作后无法开启，需要将 硬盘置备模式转换为厚置备置零 才可以。

这里直接引用两篇教程，熟悉命令行读者可参考此文章快速操作。
https://blog.csdn.net/lookboydfw/article/details/123566218
VMware ESXi 扩容后提示“无法打开虚拟机的电源，请确认该虚拟磁盘是适用“厚”选项创建的”等信息，执行 VMDK 格式是 zeroedthick 还是 eagerzeroedthick
https://blog.csdn.net/li304026306/article/details/117595561
精简置备、厚置备转换 thin 和 thick 转换教程

问题处理

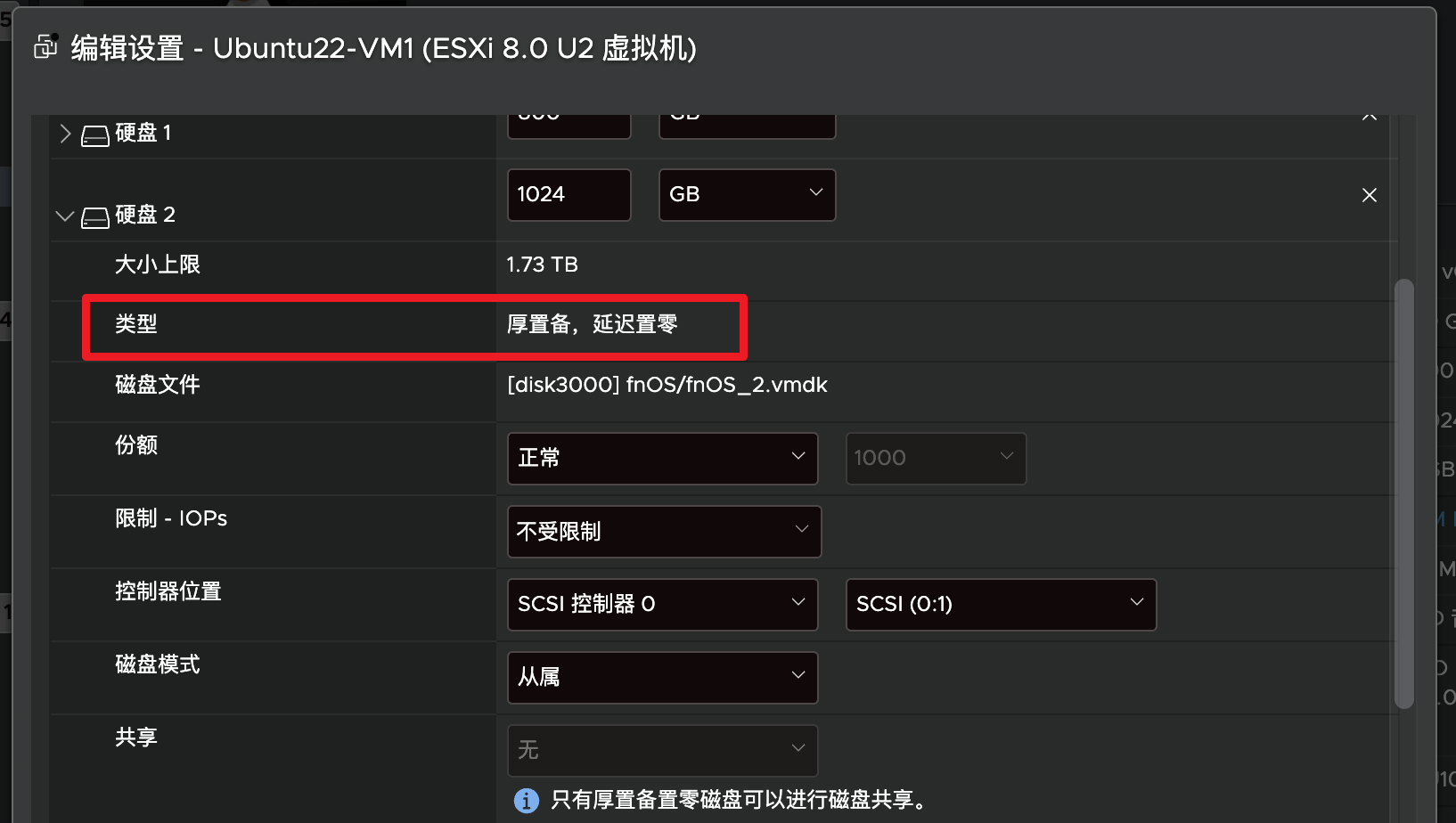

请先确认你的磁盘类型，这里以厚置备延迟置零为例。

首先，请先确认你的 虚拟磁盘类型 和虚拟磁盘所在的 物理磁盘名称，虚拟磁盘 vmdk 的路径 等。
例如，我这里的磁盘类型是厚置备延迟置零，物理磁盘名称是 disk3000，虚拟磁盘 vmdk 的路径是 fnOS/fnOS_2.vmdk

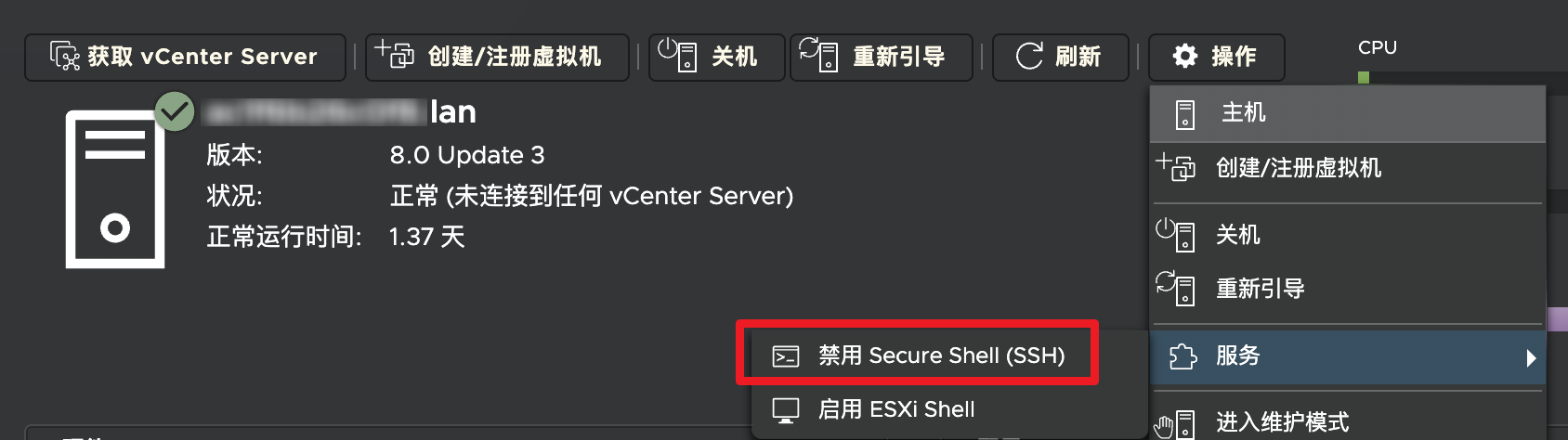

之后，在 ESXi 控制台启用 SSH

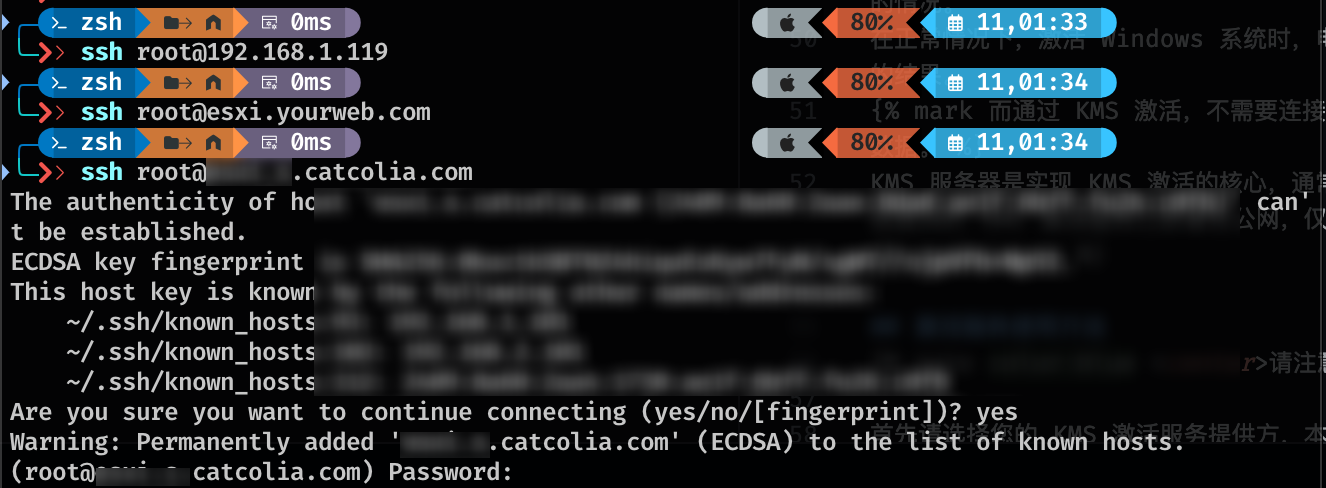

在终端下登录，输入你的 ESXi 管理员密码

1
ssh root@<你的 ESXi 所在网址或 IP 地址>

查看磁盘的挂载点，使用如下命令

$
1
2
Filesystem          Bytes           Used     Available Use% Mounted on
VMFS-6      3000571527168  1101074006016 1899497521152  37% /vmfs/volumes/disk3000

我们找到了挂载点 /vmfs/volumes/disk3000，现在和虚拟磁盘 vmdk 的路径 fnOS/fnOS_2.vmdk 连接在一起，即 /vmfs/volumes/disk3000/fnOS/fnOS_2.vmdk

此外，为了确定虚拟磁盘 vmdk 是 zeroedthick（厚置备延迟置零） 还是 eagerzeroedthick（厚置备置零），需要运行以下命令：

$

有 [VMFS Z- …] 标识的为 zeroedthick（厚置备延迟置零），全是 [VMFS -- …] 的为 eagerzeroedthick （厚置备置零）

最后，执行如下命令将 厚置备延迟置零 转换为 厚置备置零

$

耐心等待即可，机械硬盘的耗时会比较长，整个过程相当于把整个硬盘没有数据的地方写满零。

再重新启动虚拟机，就可以发现能成功挂载磁盘啦~

The End.
